فتوسل نقطه‌ای تک کانال

noqtei-singlechannel

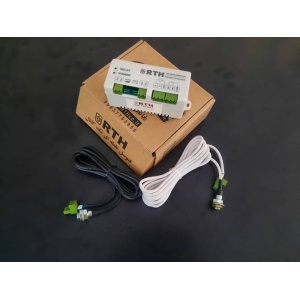

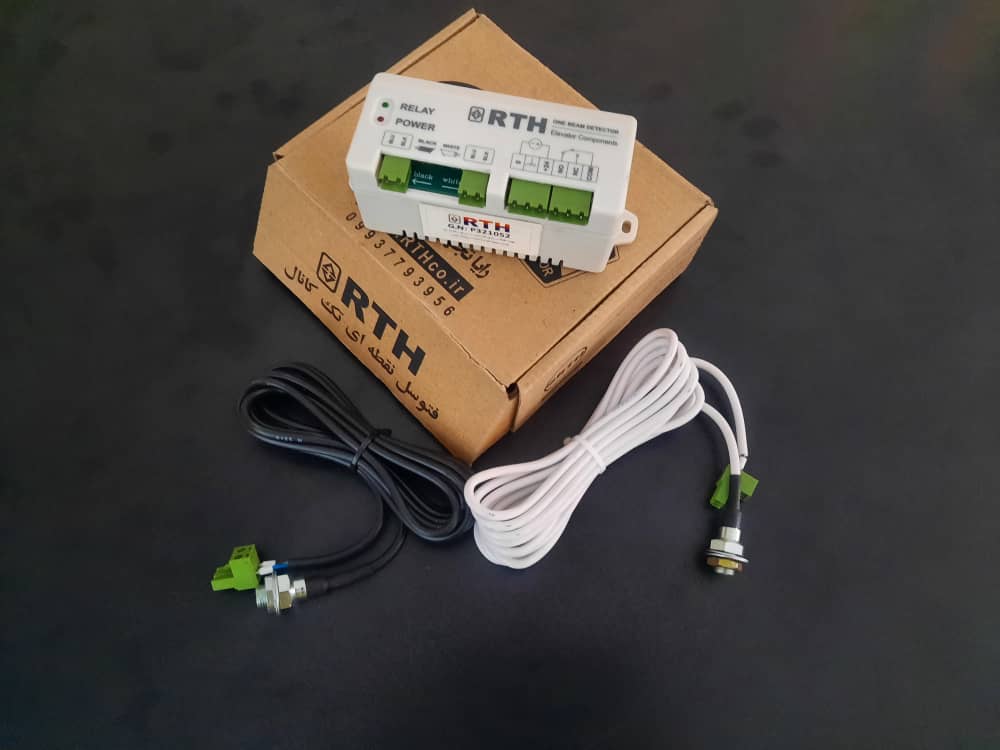

فتوسل نقطه ای تک کانال آسانسور 24 ولت

One Beam Detector
RTH-BD-1CH-24V

معرفی محصول

حسگر فتوسل نقطه ای ابزاری تشخیصی بر اساس پرتوهای اسکن است. در این حسگر از ال ای دی مادون قرمز جهت ارسال و دریافت پرتو استفاده شده است. ال ای دی فرستنده و گیرنده حسگر داخل قاب فلزی می باشد.

مشخصات فنی
زمان پاسخ 40 میلی ثانیه
محدوده تشخیص 0 ~ 3 متر
انحراف نصب زاویه ای 15± درجه
ولتاژ ورودی 18-30 ولت
فرکانس کاری 10 کیلو هرتز
جریان مصرفی کمتر از 80 میلی آمپر
خروجی رله (NO/NC) 220 ولت

عملکرد:

  • روشن بودن شاخص ال ای دی سبز رنگ برروی برد کنترل در هر دو وضعیت تشخیص و عدم تشخیص مانع
  • روشن شدن شاخص ال ای دی قرمز برروی برد کنترل در وضعیت تشخیص و خاموش بودن آن در وضعیت عدم تشخیص مانع

قابلیت و کاربردها:

  • برد کنترل مشترک برای فتوسل نقطه ای تک و دو کانال
  • هوشمندی برد کنترل در تشخیص فتوسل تک و دو کانال بدون نیاز به قطعه الکترونیک اضافی
  • هوشمندی مدار الکترونیک چشمی فرستنده و گیرنده با تشخیص و خود تعمیری دیود آسیب دیده در فتوسل دو کانال
  • عدم حساسیت به نصب فرستنده و گیرنده کانال اول و دوم در فتوسل نقطه ای دو کانال
